拉曼光谱仪

 你有没有想过——一块看起来平平无奇的多层薄膜，每一层的化学成分是什么？一颗微米级的药物颗粒，从里到外的晶型分布一样吗？一块半导体材料的截面，缺陷究竟藏在哪个深度？

 普通拉曼光谱仪只能测"表面那一层"的平均信号。想看清内部结构？抱歉，做不到。

 共聚焦拉曼，就是解决这个问题的技术。
 它能把激光"聚焦"到样品内部一个极小的点上，
 像 CT 一样，一层一层扫描，
 画出亚微米级的三维化学分布图。

 这篇文章，我们从原理讲到实操，把共聚焦拉曼到底是怎么回事、能做什么、怎么选，一次说透。

一、 为什么普通拉曼"看不透"样品？

 先从普通拉曼说起。激光通过显微镜物镜聚焦到样品上，光斑大小大概是 1~2 微米。看起来挺小了吧？但问题出在光轴方向（深度方向）。

 普通拉曼系统中，激光在样品里会形成一个"光斑柱"——表面有信号，中间也有信号，底部还有信号。所有深度的拉曼光混在一起，一股脑进入探测器。你拿到的谱图，是整个光照区域的平均值。

 打个比方：就像你站在楼外面，用手电筒往楼里照，你能看到光，但分不清光是从一楼来的还是十楼来的。

核心矛盾：横向分辨率（xy方向）靠物镜就能做到 1μm 以下，但纵向分辨率（z方向）是普通拉曼的"软肋"——通常只有几十微米，根本无法分辨薄层结构。

二、共聚焦：一个"小孔"解决大问题

 共聚焦（Confocal）的核心思想说穿了很简单：只让焦点处的光通过，把非焦点的光全部挡掉。

 怎么做到的？答案是——针孔（Pinhole）。

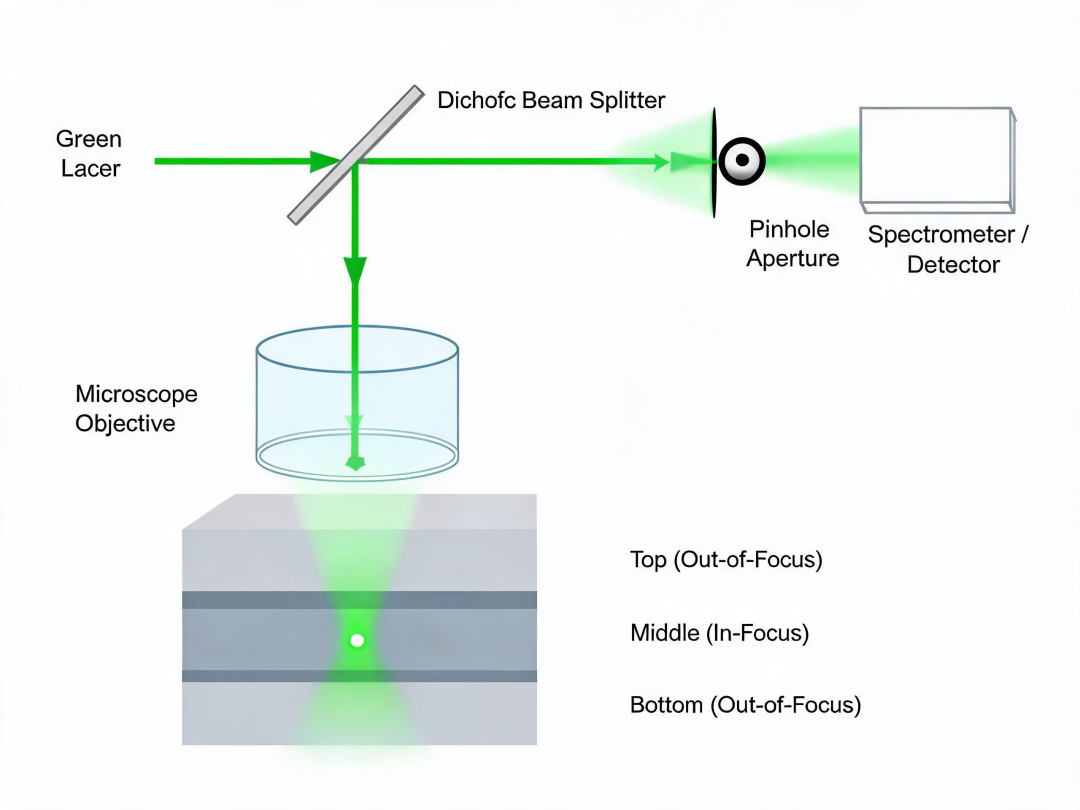

离焦层（Top/Bottom, Out-of-Focus）的光被针孔挡住，从而实现深度分辨

 具体过程是这样的：

1 激光通过物镜聚焦到样品内部某一深度，形成一个焦点；

2 样品各深度都产生拉曼散射光，沿原路返回；

3 在探测器前方放一个极小的针孔光阑——焦点处的光刚好会聚在针孔上，顺利通过；

4非焦点的光（来自样品表面或更深层）会聚在针孔前后，绝大部分被挡住，到达不了探测器。

为什么叫"共"聚焦？
 因为系统中有两个焦点——样品里的焦点和针孔处的焦点，它们"共轭"（一一对应）。只有样品焦点处发出的光，才能精确会聚到针孔焦点上。两个焦点"共同聚焦"，所以叫共聚焦。

 就这么一个小小的针孔，把纵向分辨率从几十微米直接拉到了 1~3 微米——对于透明样品，甚至可以做到 亚微米级。

 从点到图：三维化学成像怎么实现？

 共聚焦拉曼能测一个点的精准信号，这很好。但一张"图"是由成千上万个点组成的——怎么从点到面、再到三维？

二维成像（XY 面扫描）：让样品台在 XY 平面上一步步移动，每移动一步采集一条拉曼光谱。假设扫描范围是 50×50μm，步长 0.5μm，那就是 100×100 = 10000 个点，每个点对应一条完整的拉曼谱。把每个点的某个特征峰强度提取出来，用颜色深浅表示——你就得到了一张化学成分的二维分布图。

三维成像（XYZ 体扫描）：在二维的基础上，再加上Z 轴（深度方向）——每扫完一层 XY 平面，把焦点往下挪一点，再扫下一层。一层层叠起来，就是三维数据立方体。

 举个例子：一颗 10μm 的微球，你想知道它从表面到内核的成分分布。普通拉曼只能给你一个"平均值"，共聚焦拉曼可以每 0.5μm 切一层，一共切 20 层，每层扫 20×20 个点——总共 8000 条光谱，精确还原整个微球的三维化学结构。

空间分辨率到底有多高？
 理论上，共聚焦拉曼的横向分辨率约为 0.61λ/NA（λ是激光波长，NA是物镜数值孔径）。
 用 532nm 激光 + NA=0.9 的物镜，横向分辨率约 360nm；
 纵向分辨率约为 1~2μm（与针孔大小、NA 相关）。
 这就是所谓的"亚微米级三维化学成像"。

三、共聚焦拉曼能做什么？四个硬核应用场景

 场景一：多层薄膜的深度剖析

 半导体晶圆的涂层、手机屏幕的多层膜、锂电池的电极界面——这些样品只有几微米厚，但每一层的成分、晶型、应力分布都直接影响性能。共聚焦拉曼沿着 Z 轴一步步往下扫，层与层之间的界面在哪里、过渡区有多宽，都能测出来。

 场景二：药物颗粒的晶型分布

 同一种药物分子，不同晶型的溶解度和生物利用度可能差好几倍。一颗药物微球从表面到内核，晶型均匀吗？有没有晶型转变？共聚焦拉曼的三维成像能把每一种晶型的空间分布可视化，这对药物研发和质量控制至关重要。

 场景三：材料缺陷的原位定位

 石墨烯的层数不均匀、碳化硅的位错、光伏材料的晶界——这些微观缺陷往往是器件失效的根源。共聚焦拉曼可以高分辨成像，把缺陷的位置、大小、应力状态全部测出来，帮你搞清楚"坏在哪里、为什么坏"。

 场景四：生命科学中的单细胞成像

 细胞里的蛋白质、脂质、核酸都有各自的拉曼特征峰。用共聚焦拉曼扫描一个细胞，你可以无标记、非破坏性地看到细胞核在哪里、细胞质的成分分布、甚至药物进入细胞后的分布路径。不需要荧光标记，也不会损伤活细胞。

四、选型与产品线：怎么选不踩坑？

 市面上很多拉曼都自称"共聚焦"，但实际效果天差地别。买之前，这几个参数一定要看仔细：

表 | 共聚焦拉曼光谱仪核心选型参数对照表

 奥谱天成共聚焦拉曼产品线

 奥谱天成在共聚焦拉曼领域布局了完整的产品线，从紧凑型到旗舰级，覆盖不同预算和应用需求：

 ATR8600 — 一体化紧凑型共聚焦

 占地仅 0.2m²，内置 3 片塔式转动光栅，针孔共聚焦可做立体分层分析，分辨率最&优 1.4 cm⁻¹。适合需要共聚焦功能但预算有限的实验室，是科研入门共聚焦的性价比之选。

 ATR8700 — 分体式共聚焦成像

 采用分体式架构，光路更灵活，支持 100×100mm 大范围自动成像与自动拼接，可外接原位附件（高低温台、电化学池等）。适合需要做面扫描成像和原位实验的课题组。

 ATR8800 — 旗舰级共聚焦拉曼

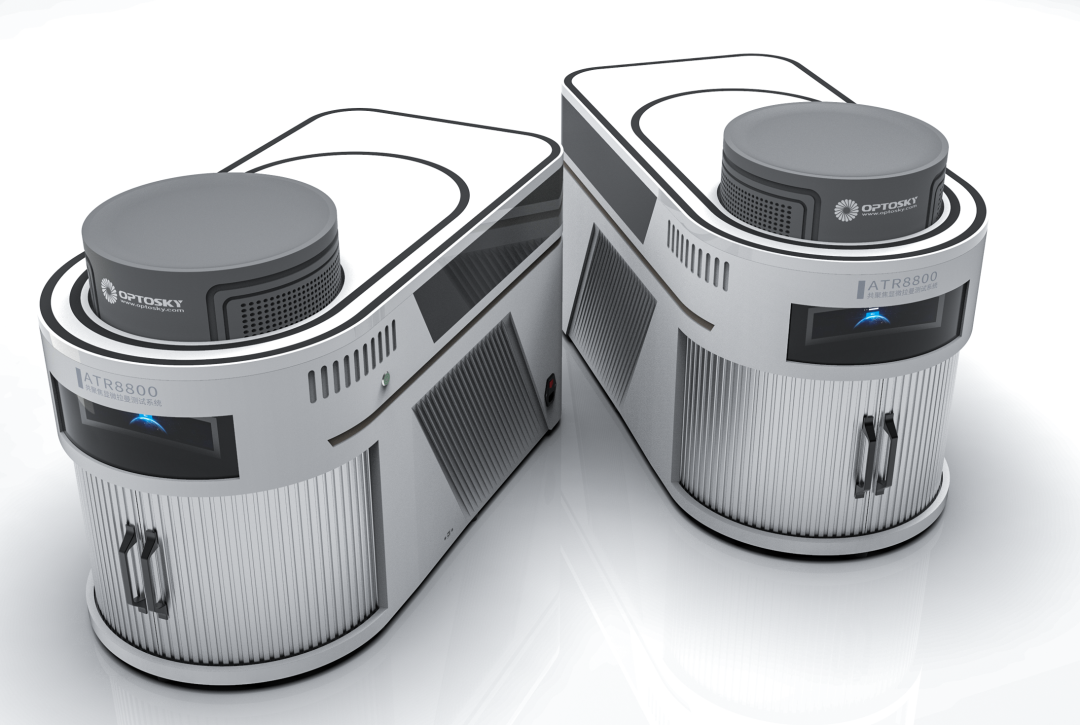

 奥谱天成的旗舰机型，技术源自科技部重大科学仪器专项。最多可配 4 个激发波长，分辨率最&优可达 0.9 cm⁻¹，密闭式测量仓实验室不用关灯。从弱信号检测到高分辨三维成像，一台机器全部搞定，是进口替代的旗舰之选。

一句话选型建议：
 • 预算有限、刚入门 → ATR8600（紧凑够用）
 • 要做面扫描成像、原位实验 → ATR8700（灵活全能）
 • 追求极限性能、进口替代 → ATR8800（旗舰顶配）

五、总结

 共聚焦拉曼的核心，其实就是一个"取舍"——用信号强度换空间分辨率。针孔挡住了大部分离焦光，让我们看清了焦点处的精细结构，但也意味着信号变弱了，对仪器的灵敏度和信噪比提出了更高的要求。

 所以，选共聚焦拉曼，不是看"有没有针孔"三个字，而是看整机的光学设计、光栅品质、探测器灵敏度、扫描精度——这些才是决定你最终能不能拿到一张清晰、可信的三维化学成像图的关键。

 把光聚焦到极&致，就能看见分子的世界。

 如果你的实验室正在考虑共聚焦拉曼，或者想了解更多三维成像的应用案例，欢迎联系奥谱天成的技术团队——国产拉曼第&一&品&牌，20 余年光谱仪器研制经验，从紧凑型到旗舰级全覆盖，总有一款适合你。
