半导体禁带宽度——材料世界的"能量门槛"

在固体能带理论里，价带（Valence Band）和导带（Conduction Band）之间有一段"禁&区"。电子想从价带跳到导带，得先跨过这道门槛——这个能量差，就是禁带宽度 Eg。

可以把它想象成一个"能量门槛"。门槛越低，材料越容易导电、吸收更长波长的光；门槛越高，材料越绝缘、只对短波长光有响应。

几种常见材料的禁带宽度对比：

导体Cu, Ag, Au
Eg ≈ 0 eV
电子自由移动半导体Si, TiO2, ZnO
Eg ≈ 1~3.5 eV
光电应用核心绝缘体SiO2, Al2O3
Eg > 5 eV
不导电

对半导体而言，Eg 直接决定了三件事：

—— 光吸收范围：材料只能吸收能量 ≥ Eg 的光子，对应波长 ≤ 1240/Eg (nm)

—— 导电特性：Eg 越小，热激发下本征载流子越多，导电性越好

—— 器件选型：太阳能电池要窄带隙（吸更多太阳光），光催化要宽带隙（氧化还原能力强）

所以，拿到一个新材料，第一步永远是：测禁带宽度。

漫反射法原理——从 Kubelka-Munk 到 Tauc Plot

粉末样品有个天然问题：光打上去，穿不透，只能反射。而且不是镜面反射——粉末颗粒表面粗糙，光在颗粒之间经历多次折射、反射、吸收后，朝四面八方散射出来。

这叫漫反射（Diffuse Reflectance）。看似混乱，但这些散射光里藏着材料对光的吸收信息。

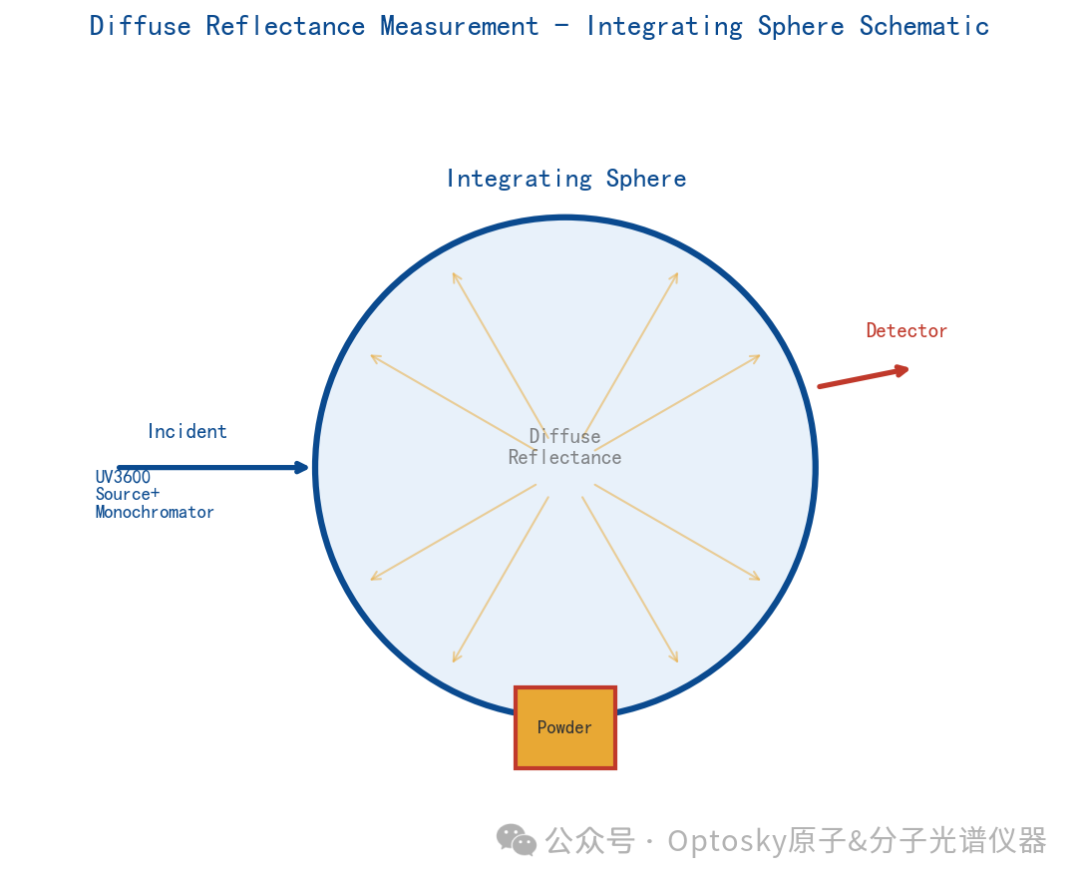

积分球收集漫反射光路示意——入射光经单色器分光后照到样品，漫反射光在球内多次反射后到达探测器

要把这些信息提取出来，需要两步转换。

第一步：Kubelka-Munk 函数

Kubelka 和 Munk 在1931年提出，漫反射率 R 和材料吸收系数之间存在一个关系：

F(R) = (1 - R)² / (2R) = K / S

其中 K 是吸收系数，S 是散射系数。对于粉末样品，S 基本恒定，所以 F(R) 正比于吸收系数 α。

这一步的意义在于：把"反射率"转换成了"吸收系数"，让粉末样品也能用类似透射光谱的方式来分析。

第二步：Tauc Plot 求禁带宽度

有了 F(R)（≈ α），下一步是 Tauc 关系式。对于直接带隙半导体（n = 1/2）：

(α·hν)^(1/n) = A·(hν - Eg)

其中 hν 是光子能量，A 是常数，n 取决于跃迁类型（直接带隙取 1/2，间接带隙取 2）。

用 F(R) 替换 α，作 [F(R)·hν]^(1/n) vs hν 图。在吸收边附近会有一段线性区——对这段线性区做切线，外推到基线（y=0），切线与 x 轴的交点就是禁带宽度 Eg。

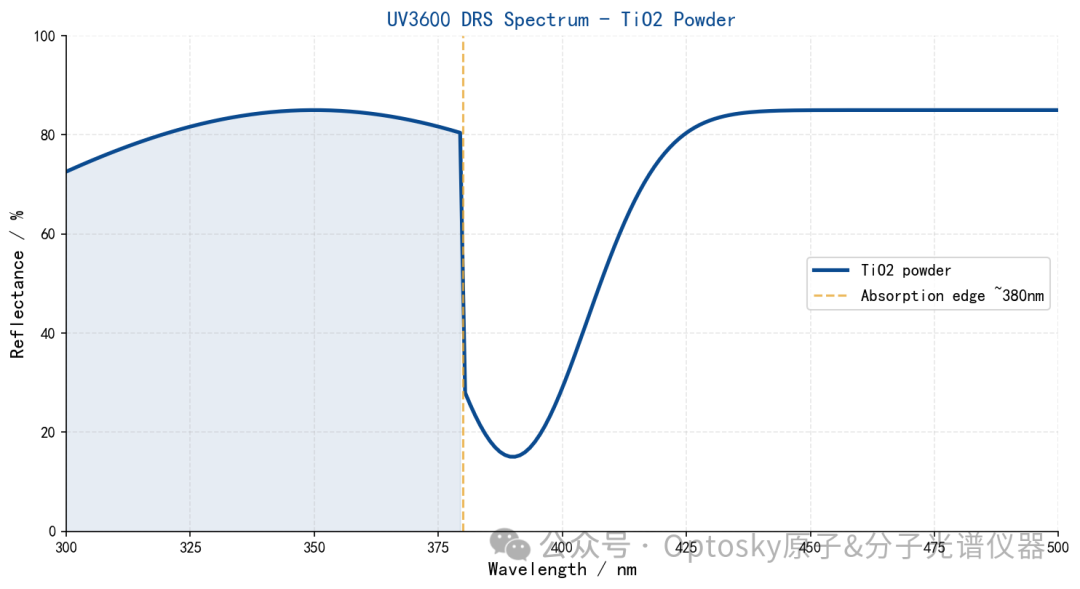

UV3600 测得的 TiO2 粉末漫反射光谱——可见光区反射率骤降处即吸收边

Tauc Plot 线性拟合外推法——切线与 x 轴交点即为 Eg ≈ 3.2 eV（锐钛矿 TiO2）

整个逻辑链是：测反射率 R → 算 K-M 函数 F(R) → 作 Tauc 图 → 线性外推求 Eg。看起来不复杂，但每一步的测量精度都决定了最终结果的可信度。

UV3600——禁带宽度测量的理想工具

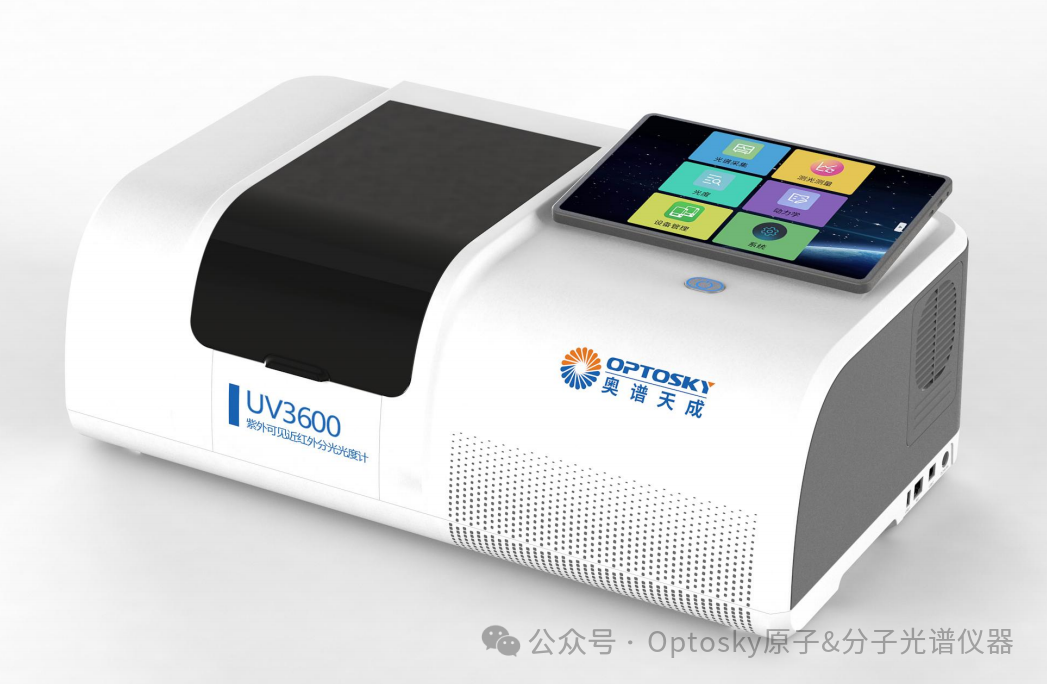

UV3600 是奥谱天成（Optosky）推出的一款紫外-可见-近红外分光光度计，波长覆盖 190~3300 nm，内置三个探测器——PMT（190~900nm）、InGaAs（900~1700nm）、PbS（1700~3300nm），在各波段都能拿到最佳信噪比。

对于禁带宽度测量来说，这台机器有几个关键优势：

波段全覆盖190~3300nm 对应光子能量 0.38~6.5 eV，覆盖了绝大多数半导体材料的禁带宽度范围。窄带隙（Si, GaAs）和宽带隙（TiO2, ZnO）都能测。超低杂散光杂散光水平低至 0.00005%T（340nm），双单色器设计有效抑制杂散光，保证漫反射信号不被背景噪声淹没。

双光束系统双光束光学设计，实时监测光源波动，长时间扫描数据稳定可靠。基线漂移 < 0.0002 Abs/h。60mm 积分球选配60mm积分球附件（FJ40005），专门用于粉末和固体样品的漫反射测量，球内壁涂覆高反射率材料，光收集效率高。

此外，UV3600 还支持自动六联池切换——一次放6个样品，批量测样效率很高。波长准确度 ±0.2nm（紫外可见区），光谱带宽最小 0.1nm，数据精度完&全满足科研级需求。

UV3600 有四个型号可选：UV3600-17（190~1700nm），UV3600-25（190~2500nm），UV3600-33（190~3300nm，全波段），UV3600-TP（带10.1寸触摸屏，可脱机使用）。测半导体禁带宽度，推荐 UV3600-33 或以上型号，确保近红外区也有探测器覆盖。

漫反射法测试禁带宽度——完整操作步骤

下面以 TiO2 粉末为例，用 UV3600 + 60mm积分球，走一遍完整流程。

STEP 01

样品制备

1. 取适量半导体粉末（通常 0.1~0.5g），研磨至均匀细粉。颗粒越细，散射越均匀，数据越可靠。

2. 将粉末装入积分球样品杯中，用玻璃片压实，使表面平整。样品厚度需足够厚（通常 > 2mm），确保"无限厚"条件成立——此时透射光可忽略，反射率只与材料本征吸收有关。

3. 准备参比：标准白板（BaSO4 或 Spectralon），用于基线校准。

关键点：样品表面必须平整、无裂缝。表面不平会导致镜面反射成分混入，干扰漫反射信号。

STEP 02

仪器参数设置

4. 开启 UV3600，预热 30 分钟（氘灯 + 卤素灯需要稳定时间）。

5. 在软件中设置测量参数：

· 测量模式：反射率（Reflectance %） 或 吸收度（Abs）
· 波长范围：250~800 nm（视材料而定，确保覆盖吸收边两侧）
· 扫描速度：中速（~1200 nm/min），保证信噪比
· 光谱带宽：2 nm（平衡分辨率与信号强度）
· 采样间隔：1 nm
· 测光方式：积分球漫反射

6. 安装积分球附件（FJ40005），将参比白板放入样品口。

STEP 03

基线扫描

7. 以标准白板为参比，执行基线扫描。UV3600 的双光束系统会同时采集参比光束和样品光束信号，自动扣除背景。

8. 检查基线平直度：正常情况下基线应在 100% ± 0.5% 以内波动。如果基线不平，可能是积分球内壁污染或光源不稳，需要排查。

关键点：基线扫描是定量准确性的根基。每次换样品前不必重扫基线，但如果仪器已运行超过2小时或环境温度变化大，建议重新扫描。

STEP 04

样品测量

9. 取出参比白板，将装好粉末的样品杯放入积分球样品口。

10. 执行扫描，UV3600 自动采集反射率数据 R(λ)。全程约 2~5 分钟（取决于波长范围和扫描速度）。

11. 检查光谱：确认吸收边位置在预期范围内，反射率在透光区应接近参比水平（> 80%），在吸收区应明显下降。

STEP 05

数据处理：K-M 转换 & Tauc Plot

12. 导出 R(λ) 数据。UV3600 配套软件可直接输出 Excel/CSV 格式，包含波长和反射率两列。

13. 计算光子能量 hν = 1240 / λ (nm)，单位 eV。

14. 计算 Kubelka-Munk 函数 F(R) = (1-R)² / (2R)。

15. 计算 [F(R)·hν]^(1/n)。如果是直接带隙半导体（如 TiO2 anatase），n = 1/2，即对 F(R)·hν 开平方。

16. 作 [F(R)·hν]^(1/n) vs hν 散点图。

17. 在吸收边附近的线性上升区域做线性拟合，将拟合直线外推至 y = 0。直线与 x 轴的交点即为禁带宽度 Eg。

关键点：线性拟合区间的选取是最大误差来源。选太窄，拟合不稳；选太宽，非线性区域拉偏斜率。建议选择吸收边上方斜率最大、线性最&好的 15~25 个数据点做拟合。

以 TiO2（锐钛矿）为例，UV3600 测得的漫反射光谱在 ~380nm 处出现吸收边，Tauc Plot 外推得到 Eg ≈ 3.2 eV，与文献值吻合。

结语

漫反射法测禁带宽度，本质上是一条"反射率 → 吸收系数 → 禁带宽度"的转换链。每一步的精度都决定最终结果的可信度。

UV3600 凭借 190~3300nm 全波段覆盖、超低杂散光、双光束稳定性和专用积分球附件，为这条转换链提供了可靠的硬件基础。从样品制备到 Tauc Plot 作图，五个步骤走完，你就能拿到一个可发表的 Eg 值。

测禁带宽度，UV3600 是你值得信任的工具。
