肾结石是泌尿系统最常见的疾病之一，而结石形成的早期阶段，往往以微小晶体沉积在肾组织中的形式出现。这些晶体的成分直接决定了结石的类型和治疗方案，但在显微镜下，它们往往和包埋剂石蜡混在一起，光靠形态学观察很难区分。

拉曼光谱技术提供了一条新思路：不用染色、不用破坏样品，直接通过分子的振动指纹来识别晶体成分。

这篇文章分享的是一次真实的肾切片样品拉曼光谱检测案例。我们用奥谱天成ATR8800显微拉曼光谱仪，对三组肾切片样品进行了原位晶体成分分析，拿到了一些值得聊聊的数据。

测试条件与样品信息

先说清楚仪器配置和测试条件，搞分析的人都懂，参数不透明，数据就没有说服力。

测试仪器ATR8800 显微拉曼光谱仪奥谱天成

这套配置的核心参数如下：

激发波长532 nm光栅1200 线 物镜100X激光功率50 mW 积分时间10 s

三组肾切片样品编号及标注信息：

样品 122453磷样品 222464草样品 322710磷

样品编号后面的「磷」和「草」是客户给的标注，推测和晶体类型有关——磷可能指向磷酸盐类晶体，草可能指向草酸钙。测试的目的就是用拉曼光谱来验证这些标注。

测试方法

方法其实很简单：将肾切片直接放在显微镜载物台上，用100倍物镜聚焦到样品表面，找到有晶体的区域，对准打激光。

每个样品选了3个测试位点——有的对准晶体，有的对准石蜡区域作为参照。这样设计的目的是对比晶体信号和石蜡背景信号的差异，搞清楚哪些峰是目标物的，哪些是包埋剂带来的干扰。

样品 1：石蜡干扰与晶体检出

样品1标注为「磷」，在三个不同位点进行了测试。

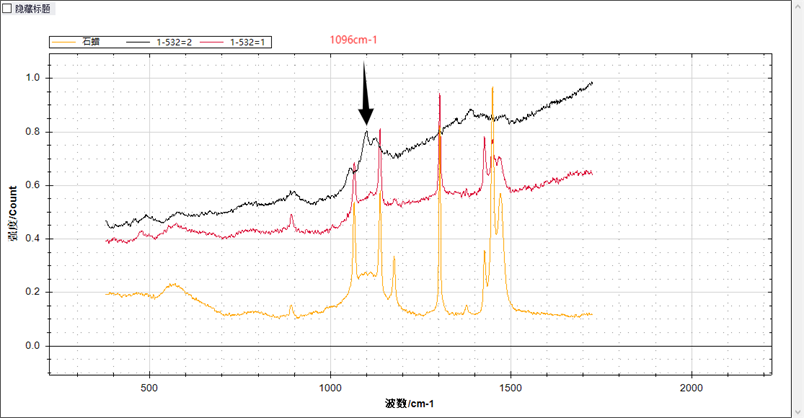

图1 样品1三个测试位点的拉曼光谱图。黄色曲线为石蜡参照，红色曲线（1-1）为晶体与石蜡混合信号，黑色曲线（1-3）为大尺寸晶体区域的信号，可清晰检出1096 cm⁻¹特征峰。

三组曲线的信息量很丰富。

黄色曲线是石蜡参照，呈现出锐利的石蜡特征峰，这是后续所有样品中石蜡信号的「标准脸」。

红色曲线（位点1-1）的问题很典型：激光同时打在晶体和石蜡上，晶体尺寸太小，信号被石蜡完&全淹没。光谱看起来和纯石蜡几乎一样。

黑色曲线（位点1-3）选了一颗大尺寸晶体，情况立刻不一样了。石蜡峰明显减弱，晶体的特征峰1096 cm⁻¹清晰跳了出来。

关键发现
晶体尺寸是影响拉曼信号检出准确性的关键因素。小晶体的信号会被周围石蜡掩盖，需要选择大尺寸晶体区域才能获得有效数据。

样品 2：一刀切出三种晶体

样品2标注为「草」，同样测了三个位点，但结果和样品1完&全不同。

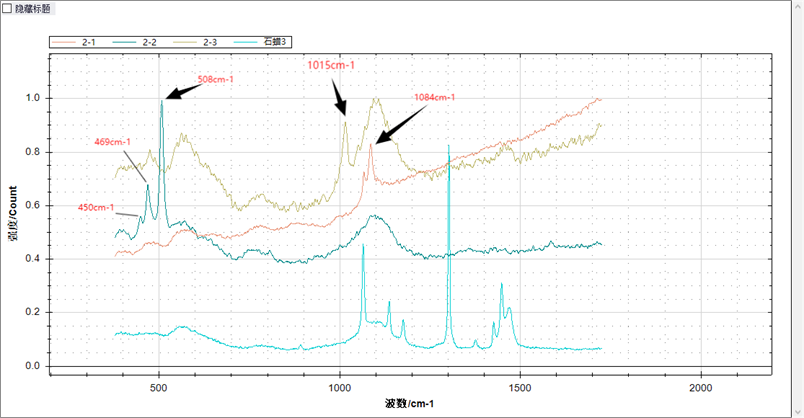

图2 样品2三个测试位点及石蜡参照的拉曼光谱图。三条曲线（2-1、2-2、2-3）的特征峰差异显著，标注出的拉曼位移包括1084 cm⁻¹、508 cm⁻¹、469 cm⁻¹、1015 cm⁻¹、450 cm⁻¹。

三个位点的光谱几乎互不相同，这意味着样品2切片中至少存在3种不同类型的晶体。

位点2-1检出1084 cm⁻¹峰，这个位置和碳酸钙的拉曼特征峰高度匹配。结合样品标注的「草」，推测这里含有草酸钙类肾结石成分，碳酸钙可能是其中的伴生组分。

位点2-2检出了508 cm⁻¹和469 cm⁻¹两个峰，位点2-3检出1015 cm⁻¹和450 cm⁻¹峰，这些峰对应的晶体类型还需要结合数据库进一步确认，但至少说明同一个肾切片中，晶体成分并不是单一的。

这一个发现就有临床意义：肾结石的成分往往是混合的，单一成分的结石在现实中并不常见。拉曼光谱能在同一切片上区分不同类型的晶体，这是传统形态学观察做不到的。

样品 3：同样的「磷」，不同的细节

样品3同样标注为「磷」，和样品1归为一类。测试结果也呈现出类似的规律：小晶体位点（3-1）石蜡峰明显，大晶体位点（3-3）石蜡信号几乎消失。

图3 样品3三个测试位点的拉曼光谱图。深蓝曲线（3-1）含明显石蜡峰，紫色曲线（3-3）石蜡峰几乎消失，检出晶体特征峰。标注拉曼位移包括430 cm⁻¹、964 cm⁻¹、1080 cm⁻¹、1091 cm⁻¹。

但有意思的是，样品3的3-3位点虽然也检出了晶体峰，但特征峰位置（964 cm⁻¹、1091 cm⁻¹）和样品1的1096 cm⁻¹并不完&全一致。

也就是说，同样标注为「磷」的两个样品，晶体的具体存在状态或成分细节可能存在差异。964 cm⁻¹附近的峰通常和磷酸根（PO₄³⁻）的对称伸缩振动相关，这和「磷」的标注是对得上的，但不同样品之间的峰位偏移提示晶体结构或结晶度有差异。

测试结论汇总

三组样品测下来，可以梳理出几个核心结论：

一、石蜡信号的一致性
三组样品中的石蜡拉曼峰高度一致，可以作为检测中区分「石蜡背景信号」与「晶体目标信号」的标准参照。这一点对后续同类样品的批量检测很有价值。

二、晶体尺寸决定信号质量
小晶体容易被石蜡信号淹没，大晶体区域才能获得清晰的晶体拉曼特征峰。这是拉曼光谱在石蜡包埋切片样品检测中必须注意的实操要点。

三、同一切片存在多种晶体
样品2的三个位点检出了至少3种不同的晶体，其中1084 cm⁻¹峰与碳酸钙匹配，结合「草」的标注，提示可能含有草酸钙类肾结石成分。其他位点的508 cm⁻¹、469 cm⁻¹、1015 cm⁻¹等峰则指向其他晶体类型。

四、同类标注不代表成分完&全一致
样品1和样品3都标注为「磷」，但两者的特征峰位置存在差异（1096 cm⁻¹ vs 964/1091 cm⁻¹），提示同标注样品的晶体存在状态或成分细节可能不同，需结合更多参数分析。

为什么选择 ATR8800？

回到测试本身，ATR8800在这次肾切片检测中的表现值得单独说说。

这次测试的难点很明确：肾切片样品中的晶体尺寸往往很小，且被石蜡包裹。要在不破坏样品的前提下，区分石蜡和晶体的信号，对仪器的空间分辨率和光谱分辨率都提出了高要求。

1100X物镜 + 共聚焦光路，看得准

ATR8800支持100X物镜，配合共聚焦光路设计，空间分辨率横向可达350nm级别。这意味着激光光斑可以精确聚焦到微米级的晶体上，最大限度减少石蜡的干扰信号。测试中能清晰区分晶体与石蜡边界，就是这套光路在起作用。

2532nm激发 + 1200线光栅，分得开

532nm激发波长在拉曼散射截面上有天然优势，信号强度高。配合1200线光栅，光谱分辨率优于1 cm⁻¹，足以区分1096 cm⁻¹和1084 cm⁻¹这样相距仅12个波数的特征峰。这次测试中碳酸钙和磷酸盐类晶体的区分，正是受益于此。

350mW功率 + 10s积分，信噪比够

生物切片样品的拉曼散射截面通常较小，对仪器灵敏度要求高。ATR8800信噪比优秀，在50mW激光功率和10s积分时间的条件下，三组样品都获得了信噪比足够的光谱数据，即使是石蜡参照也能拿到锐利的特征峰。

4自动对焦 + 自动扫描，效率高

ATR8800具备自动对焦和自动扫描功能，在批量样品测试时可以自动完成多点位采集。对于肾切片这种需要大量选点测试的应用场景，自动化能力直接决定了检测效率。本次测试三个样品九个位点的高效完成，离不开这套自动化流程。

拉曼光谱在生物医学领域的应用正在快速拓展。这次肾切片检测只是一个缩影——从晶体成分鉴定到组织病变分析，从药物分布到植入材料降解，显微拉曼光谱技术提供了一种无损、原位、成分特异性的分析手段。
