光学知识科普1-对准、公差GD&T
光机系统中的“对准"

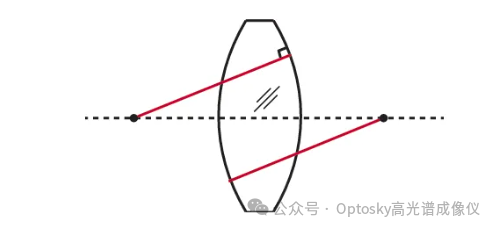

在光学系统中，对准的本质是控制光学元件相对于设计光轴的六自由度误差。
任何刚体在空间中都有六个自由度：
三个平移（X, Y, Z）
三个转动（绕X、Y、Z轴）
光学元件如果存在以下误差：
去心（decenter）
倾斜（tilt）
轴向间距变化（despace）
都会改变光线传播路径，从而引入像差。

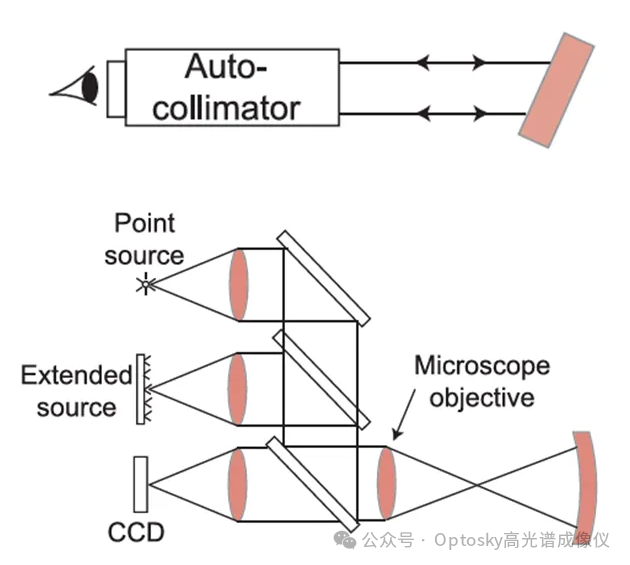

对准误差如何影响光学性能？
光学系统的性能通常用：
波前误差（Wavefront Error）
调制传递函数（MTF）
像斑尺寸
光轴偏移
来评价。
当机械误差存在时，本质上发生的是：
几何位置误差 → 光线传播方向改变 → 波前相位改变 → 成像质量下降
书中强调：
对准问题不是“装得正不正"，而是
误差如何通过系统灵敏度放大为性能劣化。
某些元件（如光阑附近的透镜）对去心极为敏感，而某些元件则不敏感。因此：
对准必须基于误差灵敏度分析，而不是经验判断。
公差的科学含义
公差不是简单的“加工允许误差"，而是：
在满足系统性能指标前提下，制造误差的可接受范围。
换句话说：
公差 = 性能约束 + 制造能力 + 成本平衡 的结果。
1. 公差的统计本质
制造误差通常服从统计分布（近似正态分布）。
因此工程中常采用两种分析方法：
（1）Worst-case 方法
假设所有误差同时处于最不利方向。
结果保守，但成本高。
（2）RSS 方法（Root Sum Square）
基于误差独立且随机的假设：
这是统计叠加。
书中指出：
光机设计应以统计公差为基础，而非极&端假设。
功能基准
GD&T 是几何尺寸与形位公差体系。
其科学意义在于：
将“功能要求"转化为“可测量的几何约束"。
在光机系统中，常见关键控制量包括：
同轴度
垂直度
平行度
圆跳动
位置度

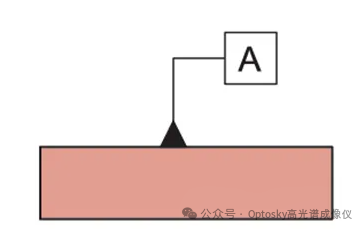

功能基准（Functional Datum）
光学系统存在“功能基准"：
光轴
像面
主光线方向
而机械系统存在“装配基准"：
端面
内孔
定位销
GD&T的核心问题是：
如何让机械基准正确表达光学功能基准。
如果基准选取错误，即使尺寸精度高，系统仍可能性能不达标。
对准与公差的关系
对准和公差并不是独立问题。
可以这样理解：
公差决定初始误差范围
对准决定最终误差状态
书中强调一个重要原则：
设计阶段应通过合理的公差分配，使装配过程尽量“被动完成对准"。
这意味着：
减少可调自由度
减少装调复杂度
降低人为误差
